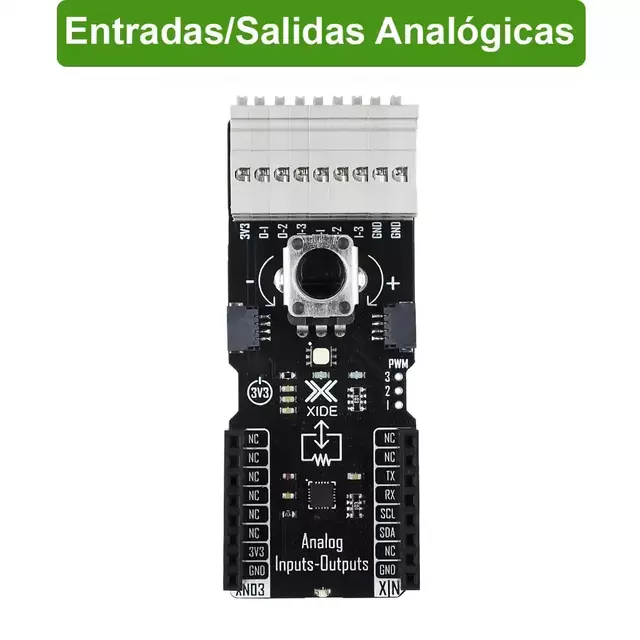

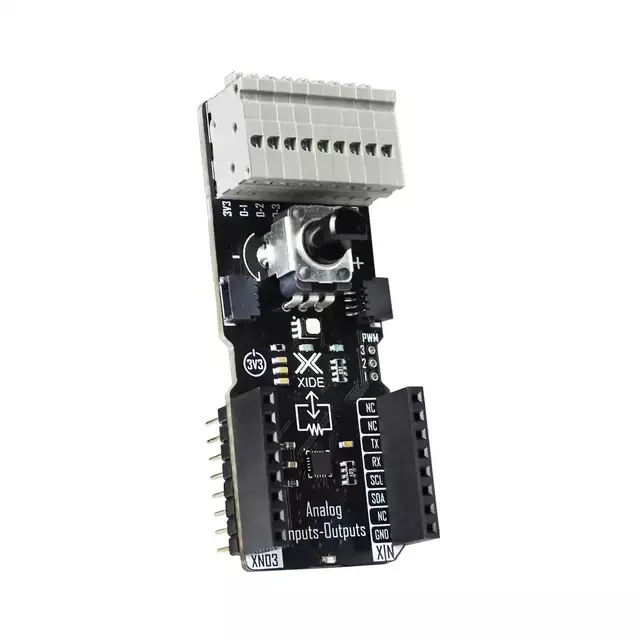

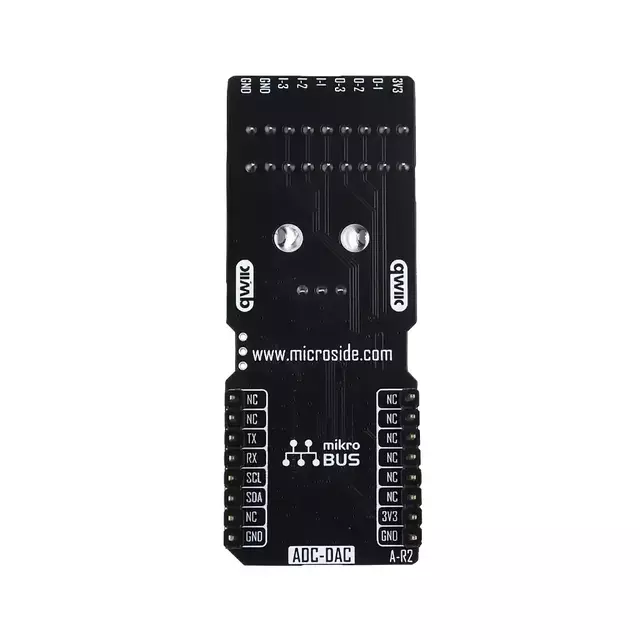

El X-NODE Analog Inputs-Outputs XN03, es un módulo que permite generar hasta 3 señales analógicas/PWM y leer hasta 4 señales analógicas (3 entradas + 1 potenciómetro). La generación de señales analógicas puede utilizarse para controlar sistemas proporcionales, las señales PWM para controlar drivers de luces LED, drivers de motores de escobillas (brushed), etc. La lectura de señales analógicas puede utilizarse para crear sistemas de control proporcionales, medir voltaje de baterías y reguladores. Todo a través de una interfaz digital (UART/I2C) que es configurable lo que permite conectar múltiples X-NODE Analog Inputs-Outputs simultáneamente, expandiendo la cantidad de salidas analógicas/PWM que puede generar un sistema desde 3 hasta 381, entradas analógicas desde 3 hasta 381, y 1 hasta 127 potenciómetros.
Especificaciones técnicas:
- Tipo: Entradas y salidas analógicas.
- Modelo del X-NODE: XN03
- Aplicaciones:
- Integración en proyectos de IoT con uso de propósito general como en lectura de señales y cambios de estado o secuencias con actuadores y motores.
- Potenciómetro útil para control de movimiento, activación de sistemas o calibración de componentes con precisión.
- LED RGB ideal para alertas visuales, ambientación de espacios mediante luz en hogares inteligentes, así como indicador de estado en diferentes componentes, alarmas y secuencias.
- Características:
- Potenciómetro de vuelta simple con ángulo ajustable, con un valor de resistencia de 5 kΩ, una tolerancia de ± 20% y una potencia de 5 mW.
- LED RGB capaz de generar hasta 16 millones de colores a partir de una señal PWM, con un consumo promedio de 20 mA y funcionamiento en un rango de temperatura de 0 hasta 80 °C
- Puerto de conexión con pines macho y orificios para 3 entradas y 3 salidas analógicas externas, 3.3V y GND.
- Clema de acceso para señales PWM.
- Puertos de comunicación: UART, I2C
- Compatible con el estándar mikroBUS™ y estándar Qwiic®.
- Voltaje: 3.3V
- Dimensiones del módulo: 65.09 mm x 25.38 mm x 22 mm
Incluye
- 1 Módulo X-NODE Analog Inputs-Outputs
